教學視頻|小白鯊260固定翼組裝步驟

小白鯊 260 是匯星海自主研發的垂直起降無人機，歷經多次討論、設計、調試再調試，優中取優，反復錘煉，研發而成，集長航時、長續航、操控智能簡捷等優點，可滿足多種行業應用需求，尤其是面對要求嚴苛的高精行業應用同樣表現良好。

產品特點：

小白鯊采用凱夫拉爾和高密度復合材料制成，具有強度大和重量輕的特點，飛機總重（不含電池與負載）5.5kg，zui大起飛重量為 12kg。

小白鯊的失速速度為15m/s-16m/s，zui大飛行速度約100km/h。除了電池、電機、電調、螺旋槳和其它必要的設備，還有1.5-3kg有效負載用于攜帶測繪相機、云臺吊艙等設備。

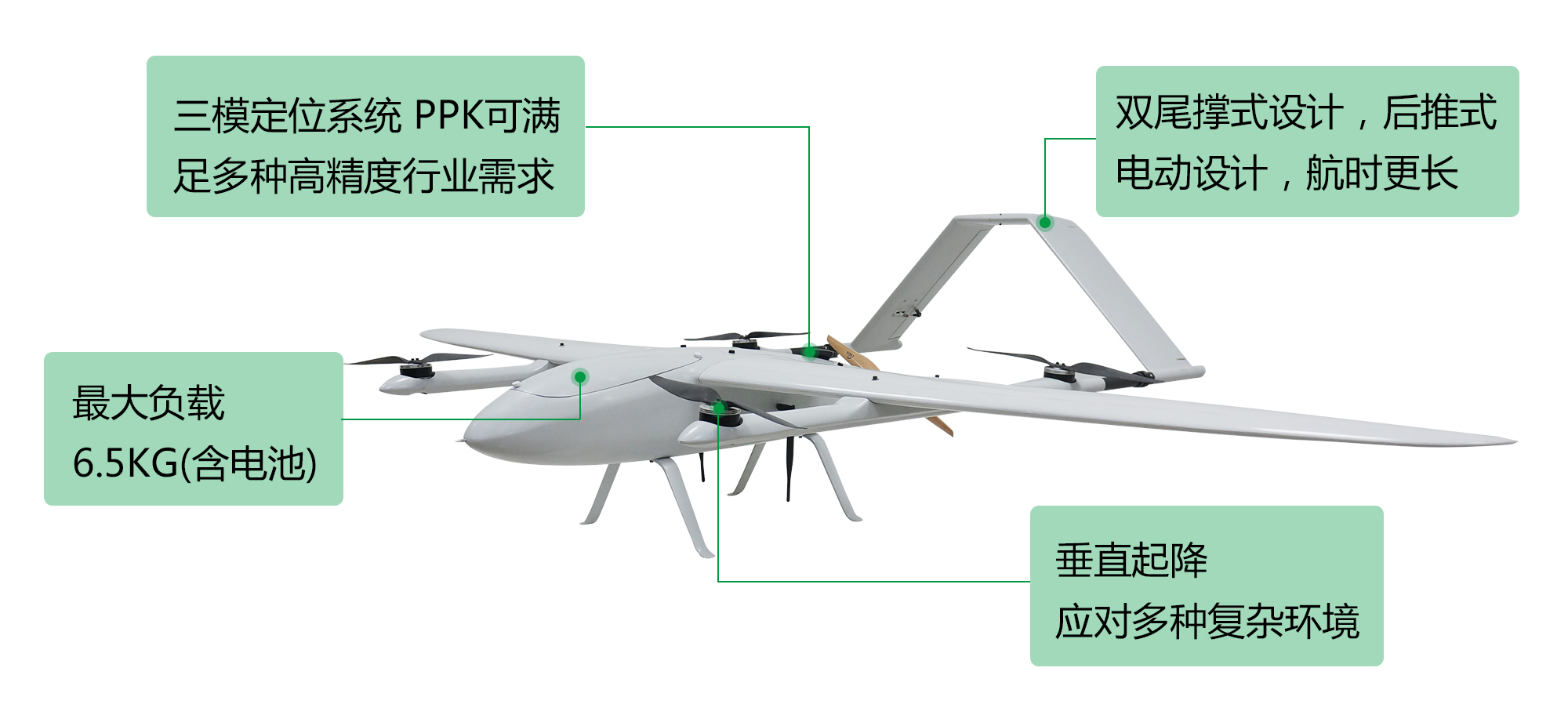

系統優勢：

·超長續航時間2.5小時

小白鯊260經反復設計優化，實現zui大續航時間2.5小時，zui高速度可達100km/h，可滿足多種作業需求，減少人工成本的同時更大幅提升作業效率。

·三模定位系統 PPK 高精度飛行

小白鯊集成三模定位系統，搭載后差分PPK系統，輸出厘米級定位精度，讓無人機按照精準軌跡實現*飛行，滿足測繪、數據采集等多種高精度行業應用需求。

·1:500免像控

小白鯊可實現1:500免像控，工作人員無需翻山越嶺布控像控點，大幅降低外業工作量。

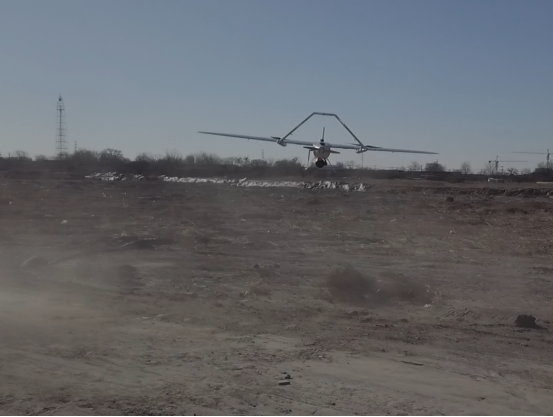

·垂直起降 及時響應

小白鯊可垂直起降，輕松應對各種復雜作業環境，讓無人機及時響應執行各項作業任務。

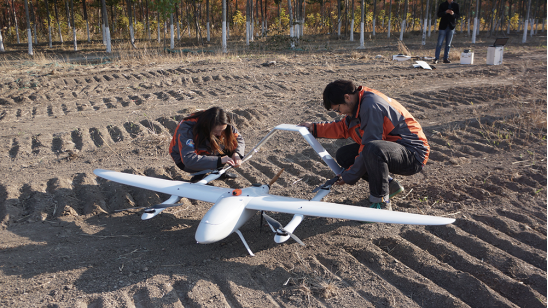

·摒棄繁瑣 簡單作業

小白鯊采用模塊化設計，配備126×46×44cm便攜箱，易于安裝和運輸。

·智能化作業

小白鯊全程可自主飛行。規劃好航線，即可完成數據采集、飛行狀態變換、垂直起降等飛行任務。智能化作業，操控便捷，1人即可作業，節省人力成本。

測試情況：

·高海拔地區測試

本次測試位于青海省黃南州同仁縣，海拔高達2491米，小白鯊設計飛行對地高度500米，實際航高海拔2991米，按照預定規劃，順利完成數據采集任務。

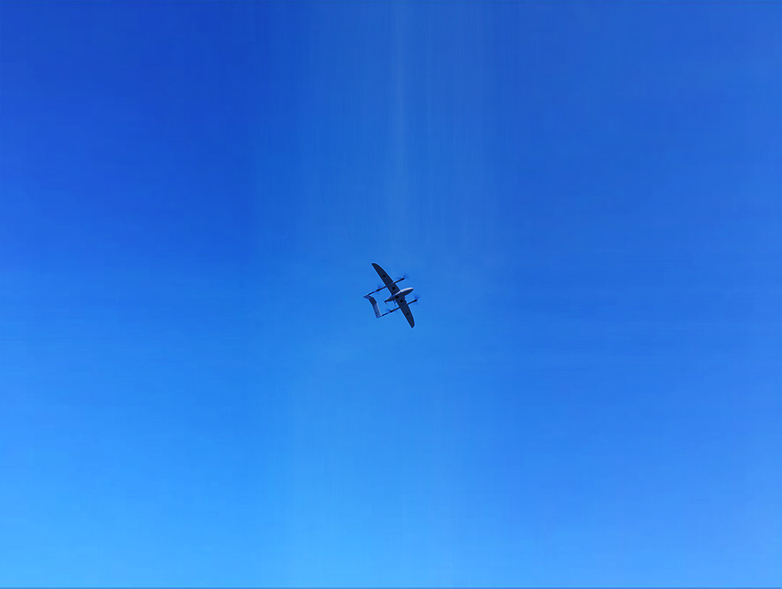

·大風天氣測試

本次測試位于內蒙古阿拉善盟額濟納旗，當天氣溫-3℃，陣風5級，小白鯊研發人員經過充分準備、調試及方案規劃，逆風飛翔，順利完成規劃航線飛行、數據采集、飛行狀態轉化等任務。

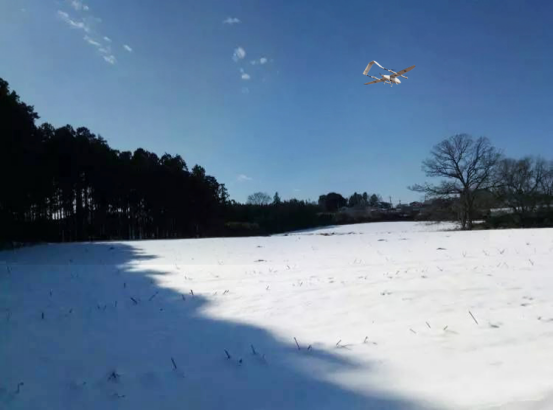

·低溫天氣測試

本次測試位于黑龍江綏化市，氣溫低至零下20攝氏度，小白鯊在極端環境條件下，各固件、傳感器運轉正常，低溫情況下，小白鯊續航表現穩定，順利完成了預定測試任務。

·山林復雜地形測試

本次測試位于陜西省西安市秦嶺洪慶山。數據采集期間，小白鯊飛行狀態變換靈敏，響應指令精準，在續航飛行2小時15分鐘后，按照技術人員指令~返航。

應用案例：

小白鯊搭載各種經驗豐富設備，可用于測繪、測量、遠程檢查、電力巡檢、城市規劃、能源項目、道路建設項目、礦山測量等行業應用。

·航測

背景簡介：項目位于山東某開發區，小白鯊搭載Seeker30，30 倍光學變焦三軸云臺執行任務，項目面積為2.6個平方公里，環境溫度3攝氏度，風力3級。

實施情況：根據項目測區的事前規劃情況，本項目外業參與人員2人，采用Mission Planner 規劃航線，使用瑞士EMLID記錄RPK數據，用RTK POST EMLID處理差分數據，用PhotoScan進行點云建模，用Pix4d進行后期處理。

內外業完成時間：外業航測數據采集時間為1天，內業處理數據時間為1天。
